激光等离子复合热源打底焊

——优质高效焊接打底的新选择

激光等离子复合热源打底焊接正面焊缝均匀一致，背部焊缝略微突出，焊缝余高控制精准一般不超过1.5mm，且焊缝与母材之间圆滑过渡，避免产生应力集中，降低结构性能。符合GB150.4-2011《压力容器 第4部分：制造、检验和验收》中关于焊缝背部成形和尺寸的要求。标准规定：单面坡口的焊缝余高范围为：0~1.5mm。

复合热源打底焊焊缝                      （摘自GB150单面坡口示意图）

打底焊正面焊缝                                           打底焊背面焊缝

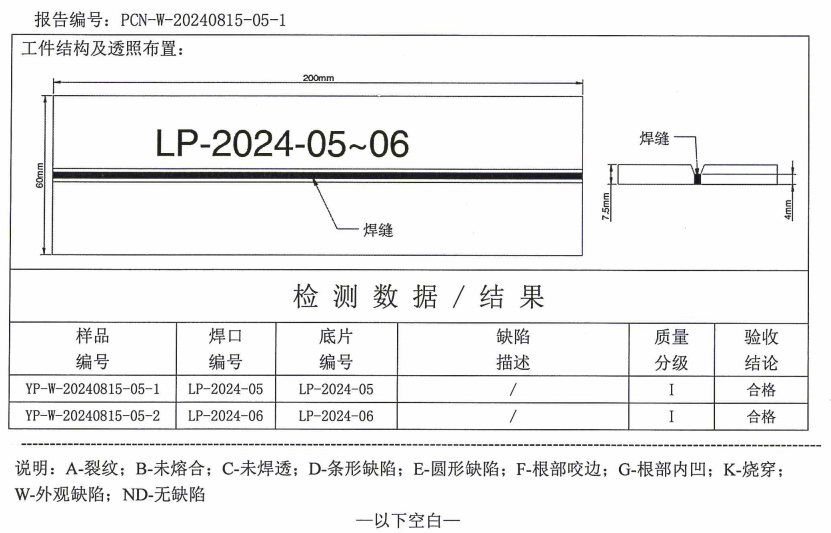

根据标准NB/T47013-2015《承压设备无损检测》中关于焊缝质量和等级评定的相关表述Ⅰ级焊缝，不允许存在裂纹、未熔合、未焊透、条形缺陷。Ⅱ级、Ⅲ级焊缝不允许出现裂纹、未熔合、未焊透。激光等离子复合热源打底焊8mm试板打底焊试样的射线探伤结果是符合NB/T47013-2015《承压设备无损检测》Ⅰ级焊缝之规定。

射线探伤结果显示焊缝内部状态符合GB150.4-2011Ⅰ级焊缝的要求

   激光等离子复合热源打底焊，焊速可达1.0m/min~2.0m/min，远高于等离子焊接、TIG焊接的焊接速度。其焊缝内部气孔倾向、裂纹倾向远低于MIG/MAG焊接方法。激光等离子复合热源打底焊是一种能够高质量、高效率的打底焊方法。与其他焊接方向相比激光等离子复合热源打底焊，从使用便捷性、焊缝表现、能耗、焊缝质量等方面对照都是焊接打底的最佳选择。
